1. 智能双电源切换

二路交流电源输入，其中一路为工作电源，另一路为备用电源，当工作电源出现故障时，系统自动切换至备用电源。

2. 全自动降压

根据合母电压自动进行投切，采用无级降压装置或有级降压装置，工作稳定可靠。

2. 多重防护设计

采用浪涌保护器或FLQ专用防雷器防止输入电源过电压；采用输出过电压保护；输出限流保护；短路保护；模块并联保护；过温保护和过流保护可提高整个系统的安全可靠运行。

4. n+1冗余设计

增减电力电源模块数量及容量规格，可实现机柜（屏）输出配置的任意组合。以适应不同的电池容量的需要。同时由于模块的n+1冗余设计在机架扩容的同时，实现了n+1冗余配置，当容量较小时也可实现1+1备用。

5. 控制功能

充电模块可带电插拔，维护方便快捷。采用大屏幕触摸屏，点阵液晶显示，CCFL背光，实现全汉化实时显示及操作。可通过点击触摸屏进行系统参数查询、设置，人机界面友好，操作简单方便。采用以微处理器为核心的集散式监控系统，模块化设计，实施对电源系统全方位的监测、控制及电源系统的“四遥” ，实现无人值守。实时监测蓄电池端电压、充放电电流，精确控制蓄电池的均充和浮充，具有电池过欠压告警、电池过温告警及过充保护等功能。系统具有对蓄电池温度补偿的管理功能。可采用一套监控系统管理双组蓄电池组、三组充电装置、母线分段，实现双组电池独立充电管理。

6. 温度补偿

监控系统可自动完成对电池电压、充放电电流及温度补偿的精确管理，确保电池工作在最佳状态，确保电池使用寿命。

7. 告警功能

通过参数设置,实现多种告警功能.包括:控母过欠压,电池组过欠压,绝缘异常,熔断器熔断,开关状态等等。

8. 通讯功能

通过界面选择,实现CDT和MODBUS的两种通讯协议切换。具有RS-232和RS-485两种通讯接口，可方便于实现远程控制，实现“四遥”功能。

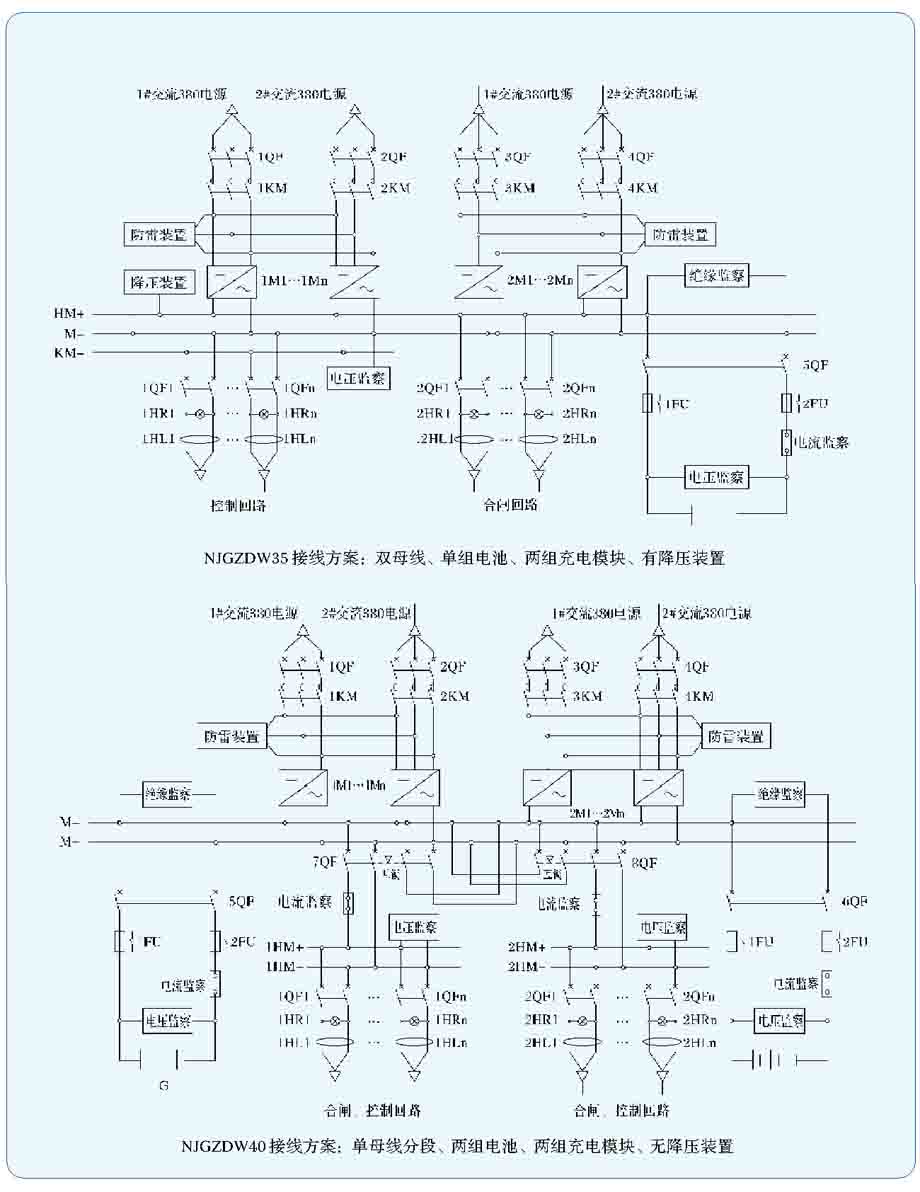

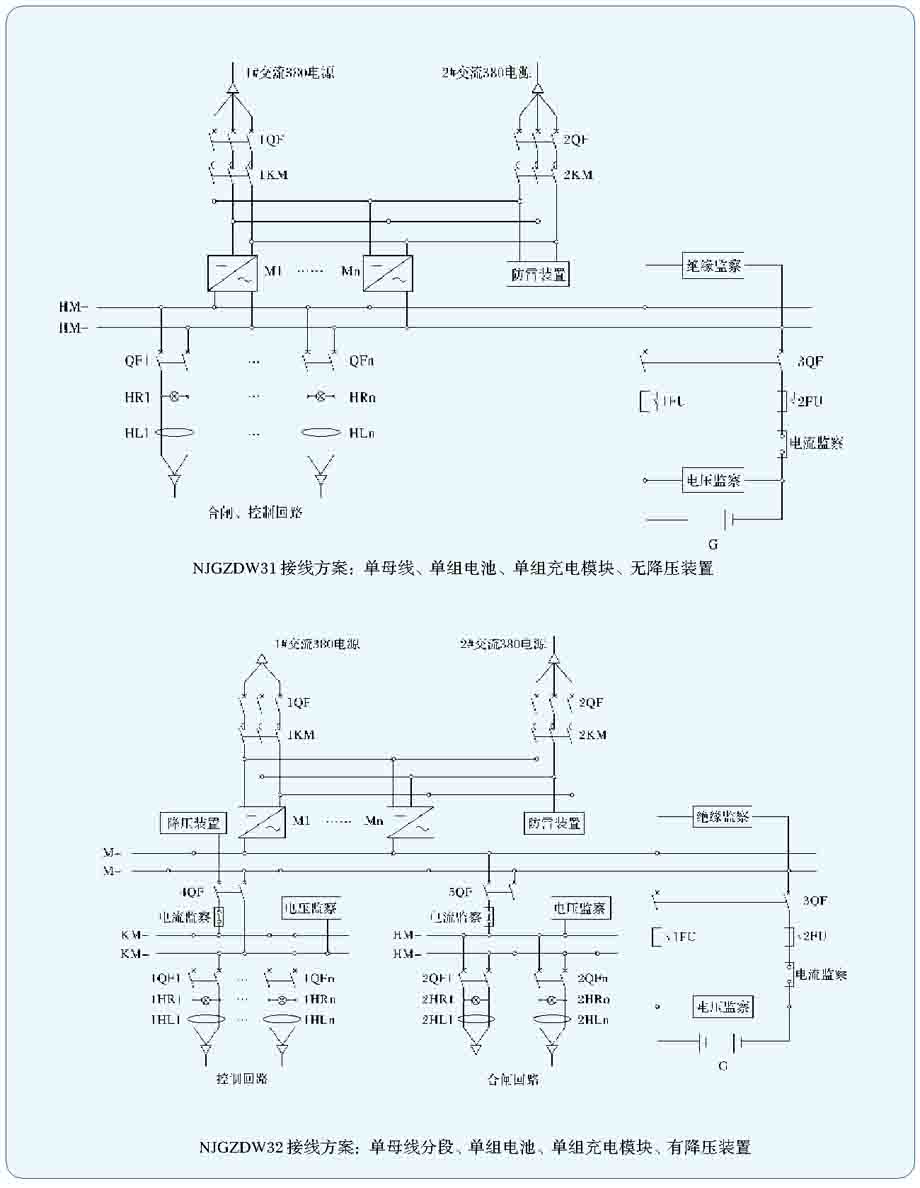

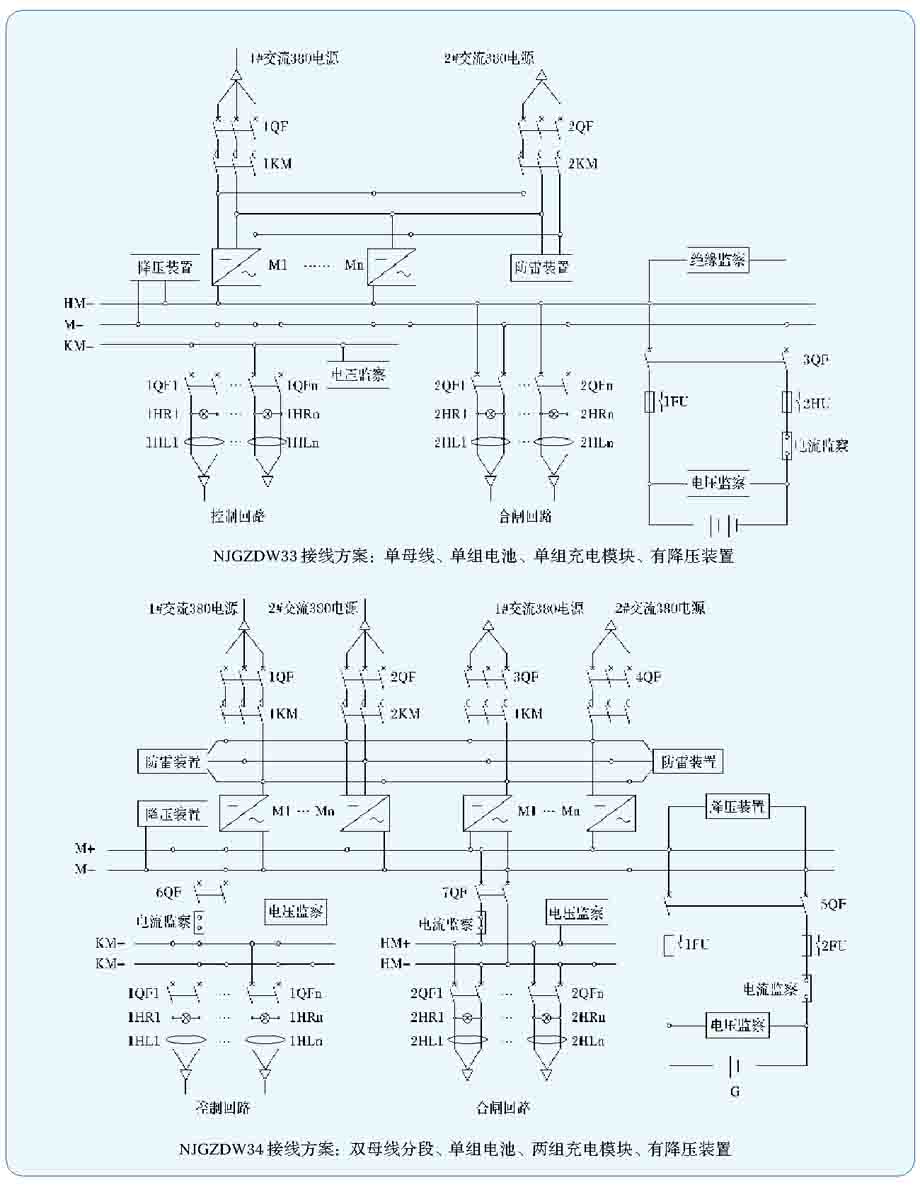

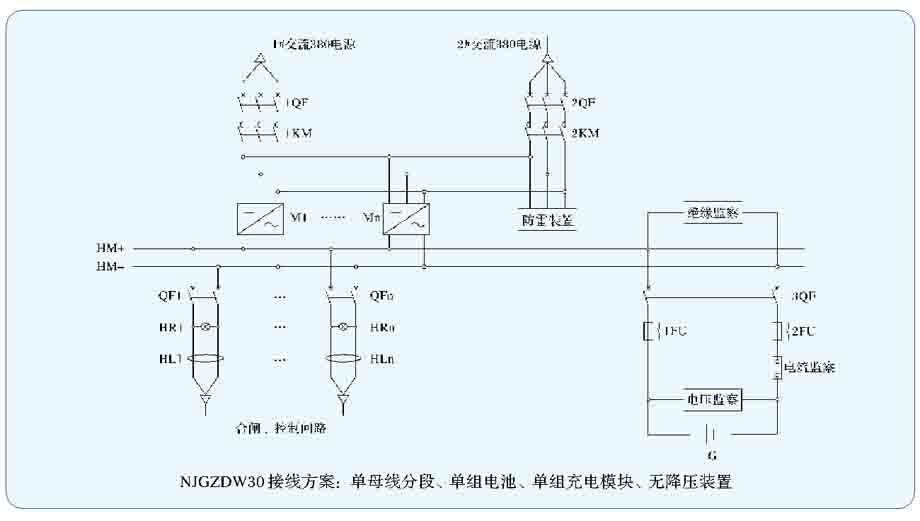

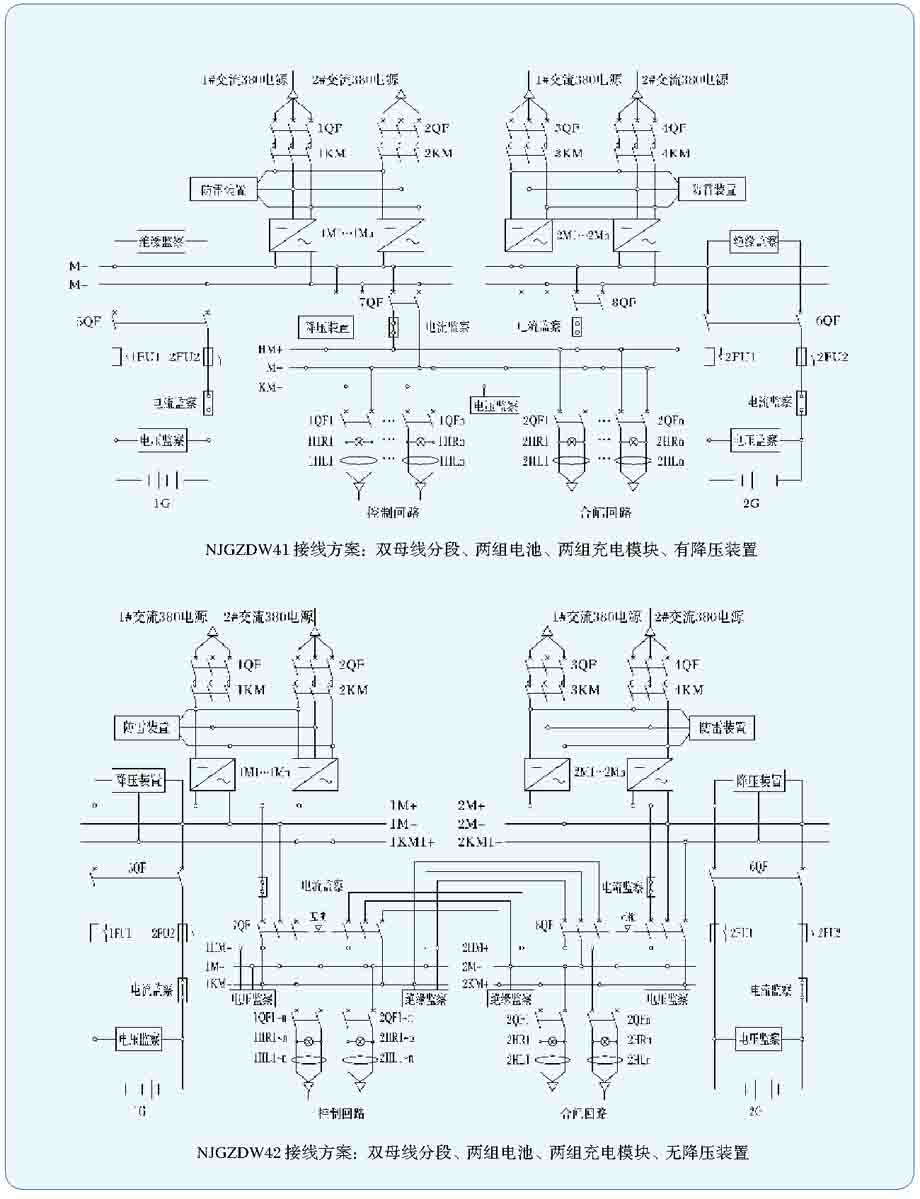

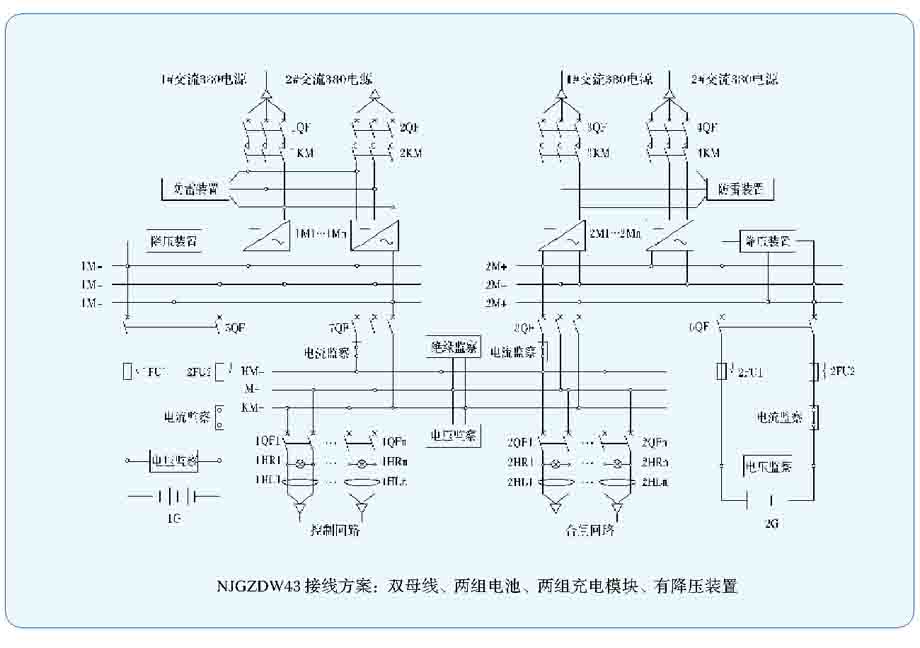

9. 系统工作原理

两路市电经过交流切换输入一路交流，给各个充电模块供电。充电模块将输入三相交流电转换为直流电，给蓄电池充电，同时给合闸母线负载供电，另外合闸母线通过降压装置给控制母线供电。

系统中的各监控单元受主监控的管理和控制，通过通讯线将各监控单元采集的信息送给主监控统一管理。主监控显示直流系统各种信息，用户也可触摸显示屏查询信息及操作，系统信息还可以接入到远程监控系统。

系统除交流监控、直流监控、开关量监控等基础单元外，还可以配置绝缘监测、电池巡检等功能单元，用来对直流系统进行全面监控。

10. 电池管理

电池组是直流系统中不可或缺的重要组成部分，对电池组良好的维护和监测显得尤其重要。Power‘Sun智能高频开关直流系统具有先进的电池管理功能，对电池的充电电压、充放电电流实时监控以及温度补偿、维护性定期均充等。

电池管理系统具有如下功能：

10.1 充电功能

系统监控根据设置的充电参数，自动完成电池充电程序，充电参数根据使用电池的类型、容量以及厂家提供的资料设置（镉镍蓄电池和阀式密封铅酸蓄电池充电程序有一定差异）。

10.1.1 镉镍蓄电池的运行曲线图如下图所示，充电程序如下：

镉镍蓄电池正常充电程序

用0.2C5A（可设置）恒流（主充）充电，电压达到均充整定值（1.47-1.55）V * n（n为单体电池节数）时，微机控制整流模块自动转为恒压充电，当充电电流逐渐减小，达到0.02CA（可设置）时，再延续充电3h，整流模块自动转为浮充电运行状态，电压为（1.36-1.45）V * n（可设置）。一般情况下，所有均充时间不能大于均充限时时间，否则，强制转为浮充，并进入过充保护状态。

a. 维护性定期均充充电程序

正常运行浮充状态下每隔1-3个月，微机控制整流模块自动转入恒流充电（主充）状态运行，按镉镍蓄电池正常充电程序进行充电。

b. 交流电中断程序

正常浮充运行状态时，电网事故停电，这时整流模块停止工作，蓄电池通过降压装置，无间断地向控制母线送电。当电池电压低于设置的告警限时系统监控模块发出声光告警。

c. 交流电源恢复程序

交流电源恢复送电运行时，微机控制充电装置自动进入均充状态运行，按镉镍蓄电池正常充电程序进行充电。

2.10.1.2 阀控式密封铅酸蓄电池运行曲线图如下图所示，充电程序如下：

a．阀控式密封铅酸蓄电池正常充电程序

用0.1C10A（可设置）恒流（主充）充电，电压达到整定值（2.30?.40）V * n（n为单体电池节数）时，微机控制整流模块自动转为恒压充电，当充电电流逐渐减小，达到0.01CA（可设置）时，微机开始计时，3h后，微机控制整流模块自动转为浮充电状态运行，电压为（2.23-2.28）V * n。一般情况下，所有均充时间不能大于均充限时时间，否则，强制转为浮充，并进入过充保护状态。

b. 维护性定期均充充电程序

正常运行浮充状态下每隔1-3个月,微机控制整流模块自动转入恒流充电（主充）状态运行，按阀控式密封铅酸蓄电池正常充电程序进行充电。

c. 交流电中断程序

正常浮充电运行状态时，电网事故停电，这时整流模块停止工作，蓄电池通过降压装置，无间断地向二次控制母线送电。当电池电压低于设置的告警限时系统监控模块发出声光告警。

d. 交流电源恢复程序

交流电源恢复送电运行时，微机控制整流模块自动进入恒流充电（主充）状态运行，按阀控式密封铅酸蓄电池正常充电程序进行充电。

10.2  电池温度补偿

阀控式密封铅酸蓄电池在不同的温度下对蓄电池充电电压做相应的调整才能保障电池处于最佳状态，电池管理系统监测环境温度，用户可根据电池厂家提供的参数，选择使用电池温度补偿功能，系统监测环境温度，自动调整电池充电电压，满足电池充电的要求。

10.3  电池定期维护保养功能

通常所说的免维护电池其定义是不确切的，所谓免维护密封电池，只是无须人工加酸加水，而非真正意义上的免维护，相反其维护要求变得更高。

电池长期不用或长期处于浮充状态，电池极板的活性物质很易硫化，当活性物质越来越少时，电池的放电能力也越来越差，直至放不出电。此外，由于电池之间的离散性，单体电池之间的实际电压不尽相同，电池标称的浮充电压只是一种均值，所选定的浮充电压并不能满足每一节电池的要求，如果电池长期处于浮充状态，其结果必定是，部分电池的电量能保证充满，而有一部分电池是无法充满的，这一部分电池表现出来的电压是虚的，需要放电时，其放电能力很差。因此，要求充电系统具备定期对电池作维护性的均充活化功能，以免电池硫化、虚充，确保电池的放电能力和使用寿命。

我公司的Power’sun系统，能非常方便的实现这一功能，而且定期均充间隔时间可由用户根据需要自行设定。

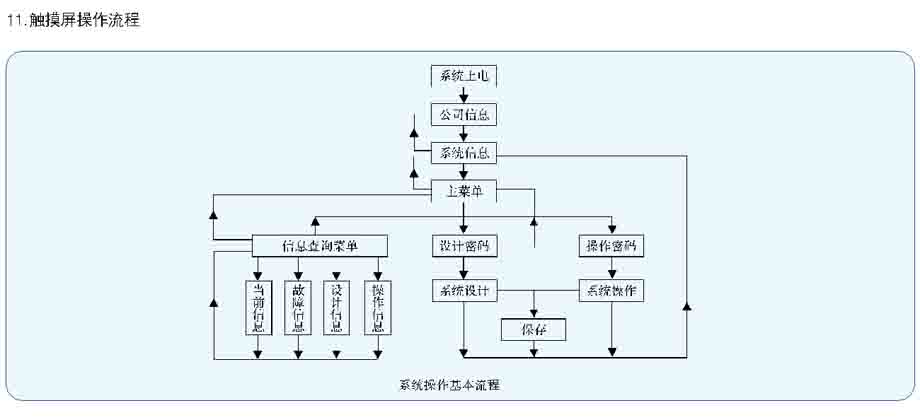

11. 触摸屏操作流程
