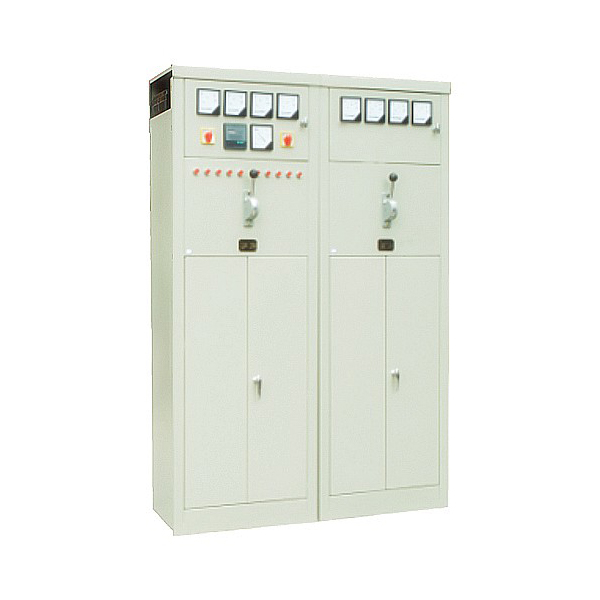

抗谐波电容柜主要由四大部分组成：自适应型控制器、无触点开关（交流接触器）滤波电抗、抗谐波电容。自适应控制器对系统电压电流取样，计算出瞬时无功功率并与设定的无功功率投切门限比较，控制无触点开关装置或交流接触器装置，实现电容投入或切除。无触点开关是采用反并联晶闸管，由电流过零触发电路，消除了投入电容时的涌流，当电流小于晶闸管的维持电流时电容即被切除，因此切除电容时不产生过电压，有效改善电网电压的闪变。

抗谐波电容柜的安装类似普通电容柜，电流取样应取自总线电流，对于三相而言，电流与电压的取样为异相取样，即如果总线电流取自A相，则控制器工作电压取BC相。对于单相则为同相取样。抗谐波电容柜出厂时已设定好无功功率投切门限，电流互感器变比设在500 : 5，用户可从补偿控制器背面的电流互感器变比示意图予以改设，以符合实际要求，上电后即合自动运行。抗谐波电容柜能在各种谐波环境下可靠工作，它采用伪随机数码取样控制，实时跟踪、补偿基波的无功功率；多路机电一体化装置，实现电容投入切除不产生涌流及过电压。
