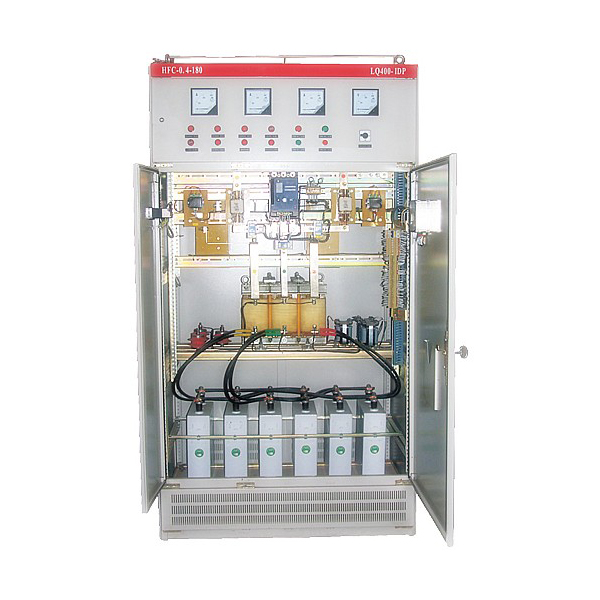

1. 电容器组

2. 滤波电抗器

3. 晶闸管组

4. 电路开关、触发电路

5. 断路器、接触器、隔离开关

6. 放电装置、过流、过压装置

7. 无功与谐波分析控制仪

安装地点：室内

连接方式：电缆或母线

每柜回路数：3（常用）、4、5、6

额定电压：400V、525V、660V

额定频率：50Hz

放电元件：放电电阻或线路

整体功耗：＜3W/Kvar

海拔高度：＜2000m

环境温度：+40℃~-10℃

相对湿度：90% (+20)

该装置根据电力系统和用电设备情况系统主接线设备参数、电网参数（电压、频率变化、不平衡度），系统最大与最小短路容量、符合特性、谐波源特性、系统“背景”、谐波水平、无功补偿要求等及治理后达到的电能质量，预以计算、设计、确定各高次谐波通道及电气参数后，特殊设计制造，也就是说每一套滤波装置都是针对某一用户的特殊产品。
