额定工作电压为0.45kV、0.525kV、6kV和10kV

补偿容量

1.低压产品：当外壳是箱体时，最大容量为100kvar，当外壳是PGL或GGD型配电屏(柜)时，容量为120~360kvar，一台屏(柜)容量不够时，可增加数量，一般是几台组合使用时，每屏(柜)容量相等。

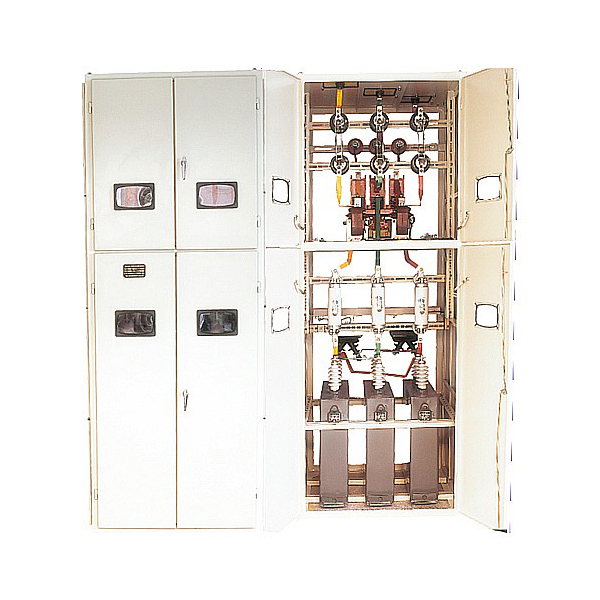

2.高压产品：柜内只有三台电容器，其容量为150、300、600、900、1000、(kvar)共五种。单柜容量不够时，可选择多组柜组合使用。组合使用时。如柜容量可以不相同，柜内有六台电容器的产品，其容量有300(6×50)、450(3×50+3×100)、600(6×100)、900(3×100+3×200)、1200(6×200)共五种(单位kvar)。该产品是用于小电站为满足丰水枯水季节补偿电容量可以变化的场合。六台电容共用一台真空接触器，可以根据需要选用三台电容或六台电容运行。在450(3×50+3×100)产品中，补偿容量可选择为150、300、450、(kvar)在900(3×100+3×200)型产品中，补偿容量可选择为300、600、900、(kvar)。

1.额定电压等级的选择：必须与电源接入点电压一致。例如电机端电压0.45kV，输出变压器0.4/10kV。选用低压产品必须是0.4kV，接在电机输出端母线上，也可以选用10kV高压产品，接在变压器高压端母线上。如电站输出端电压长期高于0.45kV应选用0.525kV产品。

2.容量选择：仅为了满足上网无功需求的补偿容量按全年中缺得最多的月份的无功量确定，将缺少的无功量(千瓦小时)除以700可得出大致的补偿容量。便如全年中最多一个月缺无功10万千瓦小时，可选补偿容量为150kvar的产品。由于单台高压电容只有50、100、200、334kvar几种，所以选择容量应选择留有一定余量，向上一级靠。低压产品分组都可按计算值选定。

如果希望在丰水季节多发有功又不想交无功罚款，首先应考虑电站实际进水量能否满足电机有功输出增加的需要，因为有功输出是靠进水量调节的。如果可以满足，则选用的补偿容量应为电机功率的60~75%左右。这样电机运行在0.95~1.0的功率因数间，有功输出额定输出的120~125%，电机不会过载，无功也可以达到要求。

3.电抗器选择：电抗器可以降低合闸涌流，价格昂贵所以只有在必须安装的场合才考虑选用。用于丰水季节多发电时，补偿容量很大，一般应加电抗器；有三组以上并联运行时也必须有电抗器。电抗器的容量选择与电站及附近负荷性质有关。一般当不存在高次谐波时，电抗仅用于限制合闸涌流，电抗率为0.5~1%；为降低成本可几组共用不着一组电抗器，如谐波严重且最低次谐波为5次时，电抗率一般5~6%；这种情况下每台柜都必须增加一台电抗器柜；如果最低次谐波为3次，则电抗率为12~13%，不仅每台柜配一台电抗，而且电容也必须选用电压等级更高的。不这样做，质量再好的电容也无法使用，会因为高次谐波而很快损坏。

电机的装机容量、电压等级

补偿设备的额定工作电压，补偿容量，最好能提供全年统计数据。要想在丰水季节多发有功，一定要检查电站进水量能否达到此要求。如附近有大型冶炼设备或其他产生高次谐波的设备和工厂，一定要提供谐波的具体数据以配置适当电抗器。电抗会导致设备成本大大增加，但却是保证设备安全运行必需的。设备的安装地点。附近的设备及设施的分布，尽可能选择户内安装。

控制电源(直流110V、220V或交流220V)。
