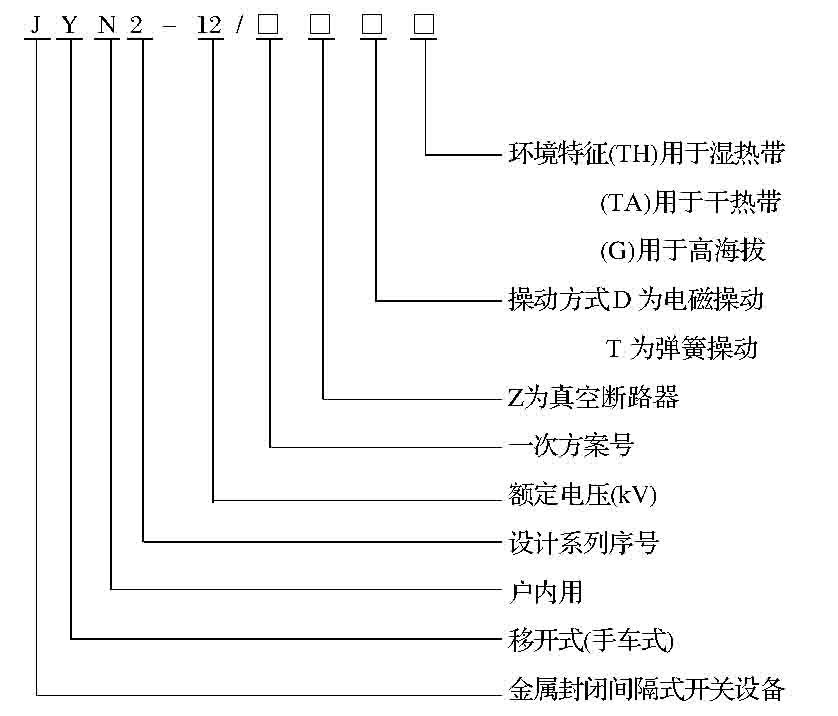

1. 环境温度：上限+40℃，下限-5℃

2. 海拔高度不超过1000m；

3. 月平均相对湿度不超过90%；日平均相对湿度不超过95%；

4. 没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所；

5. 地震烈度不超过8度。

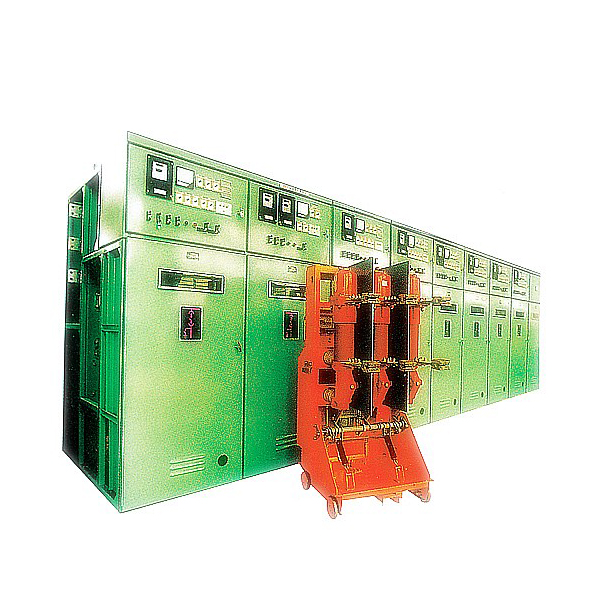

外形及安装尺寸

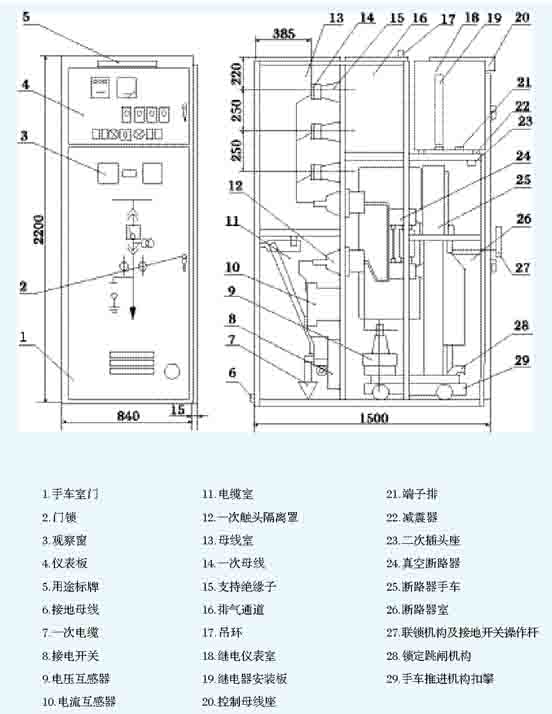

1.外形图（见图1）

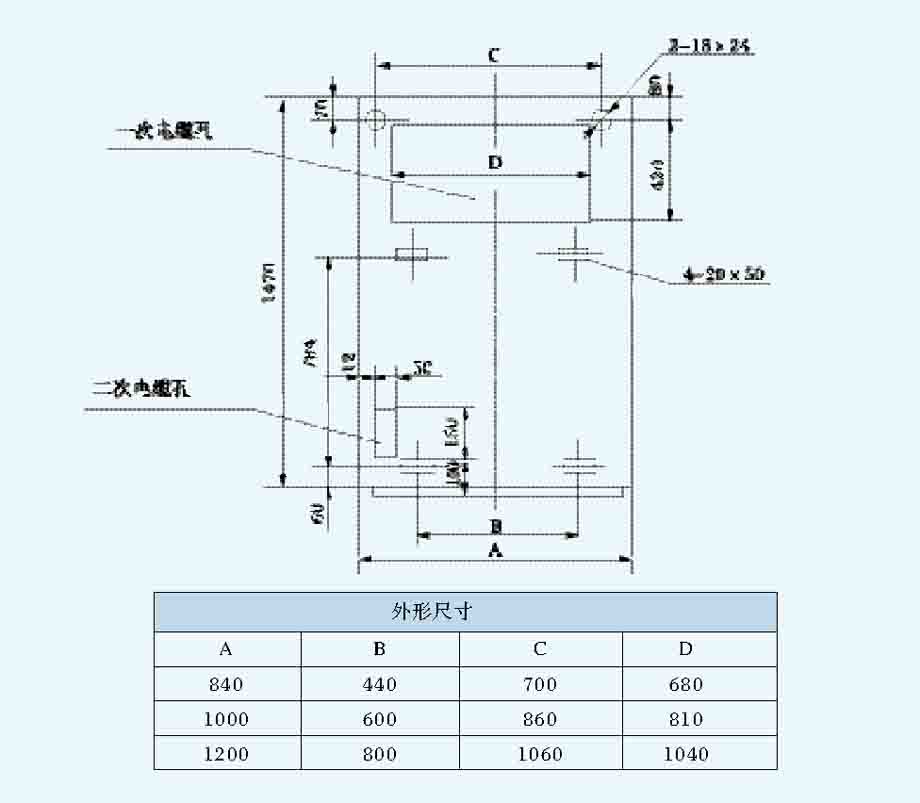

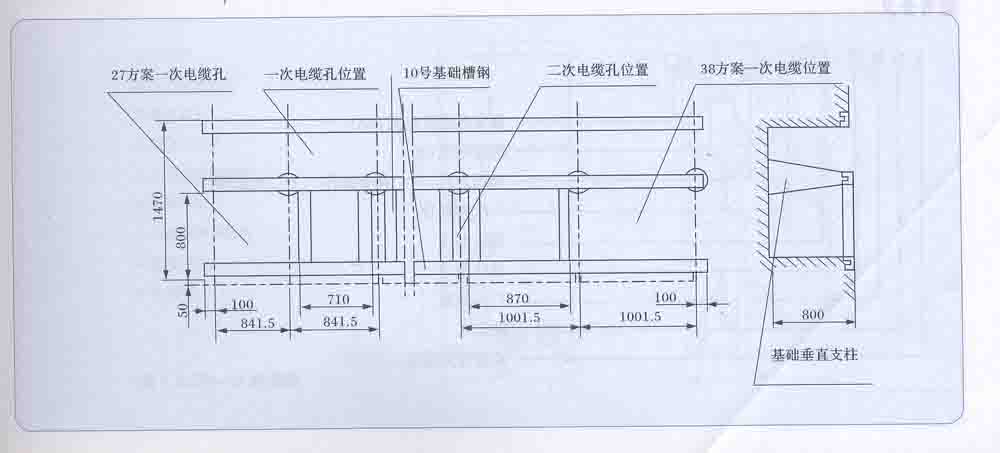

2.开关柜基础安装孔(见图8)

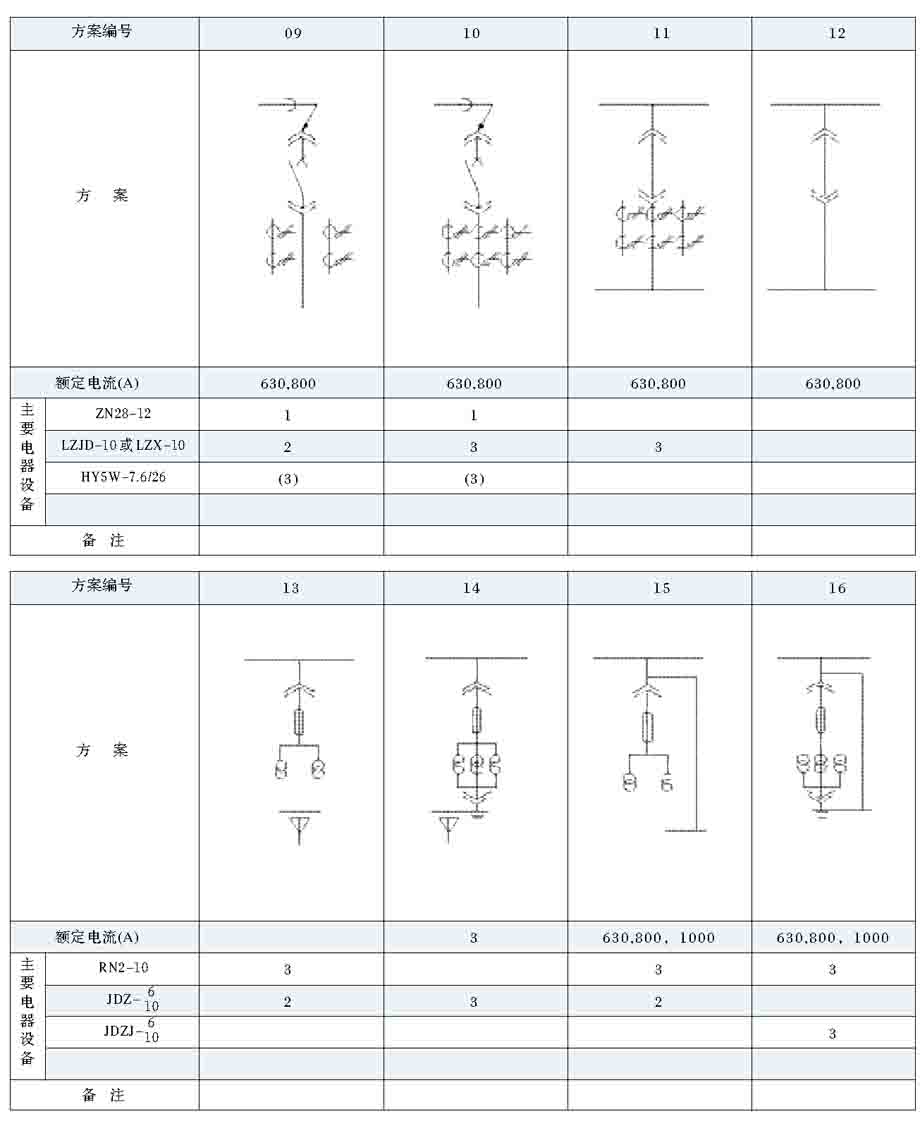

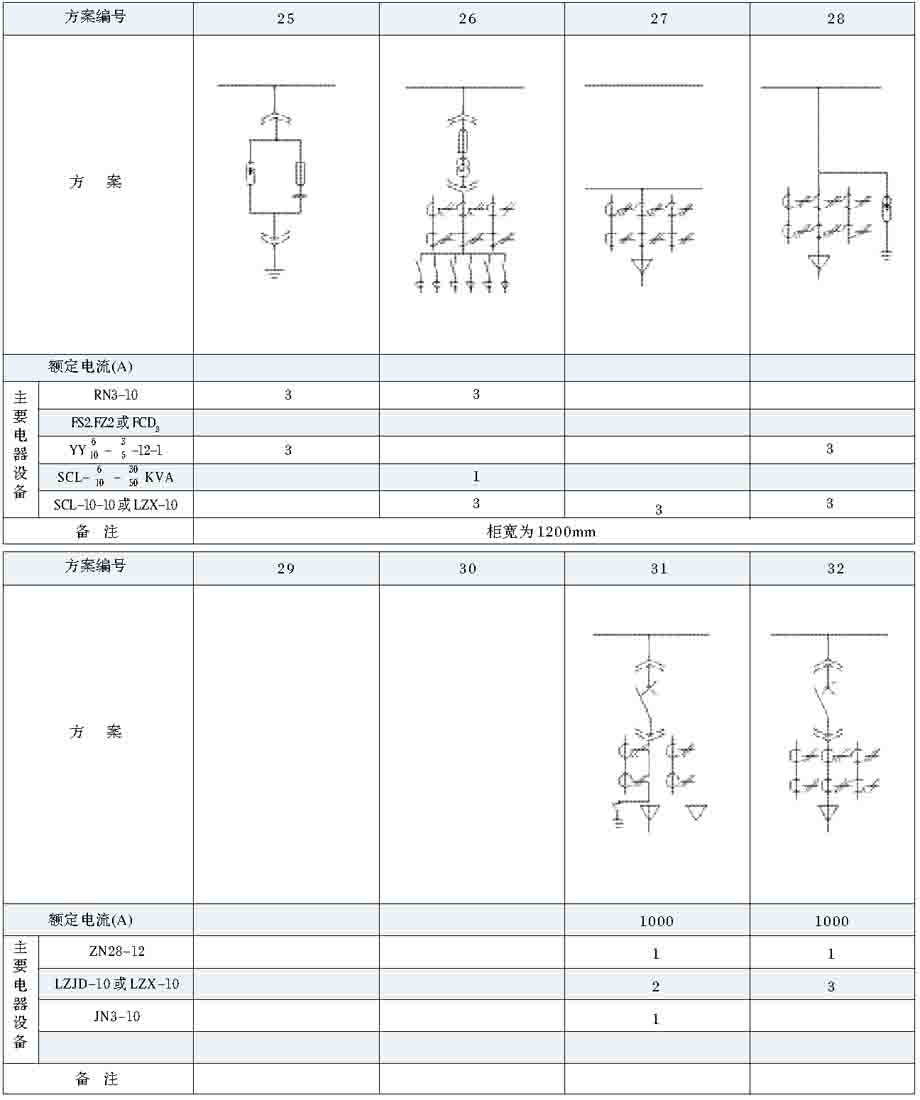

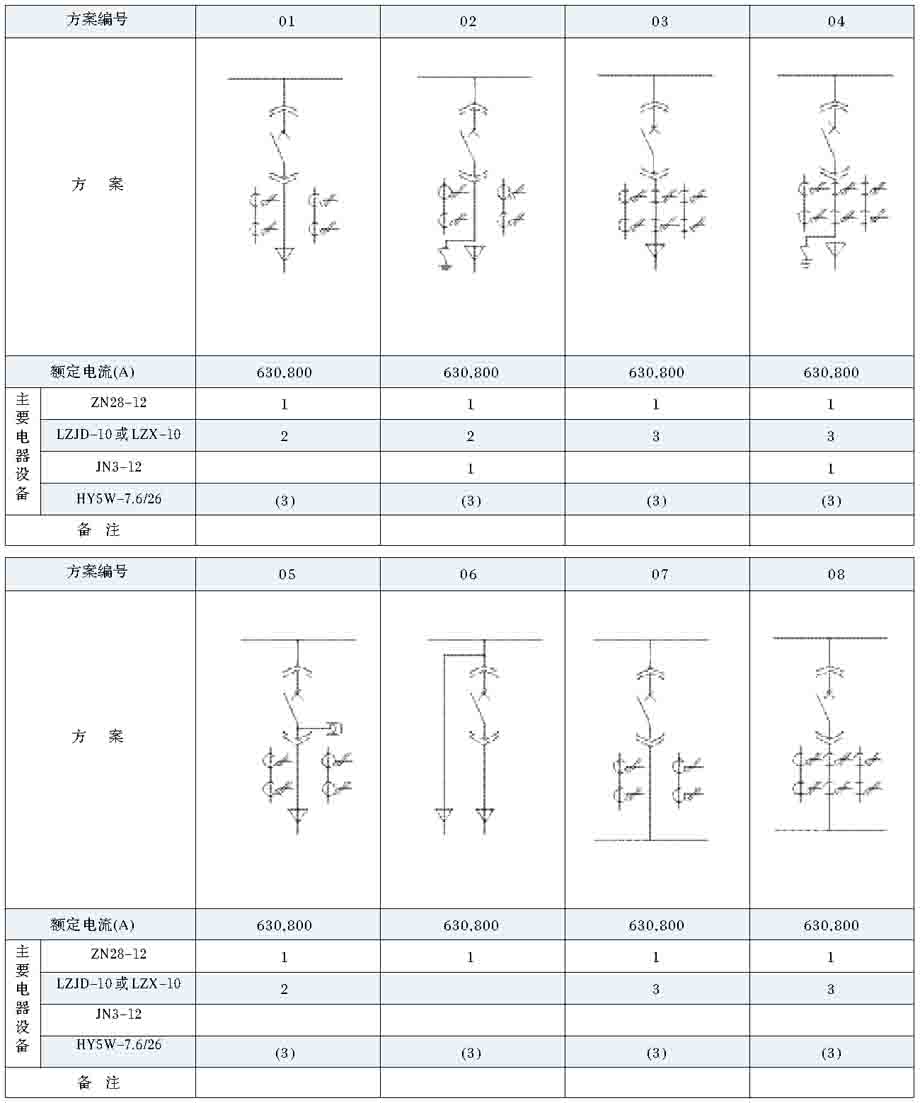

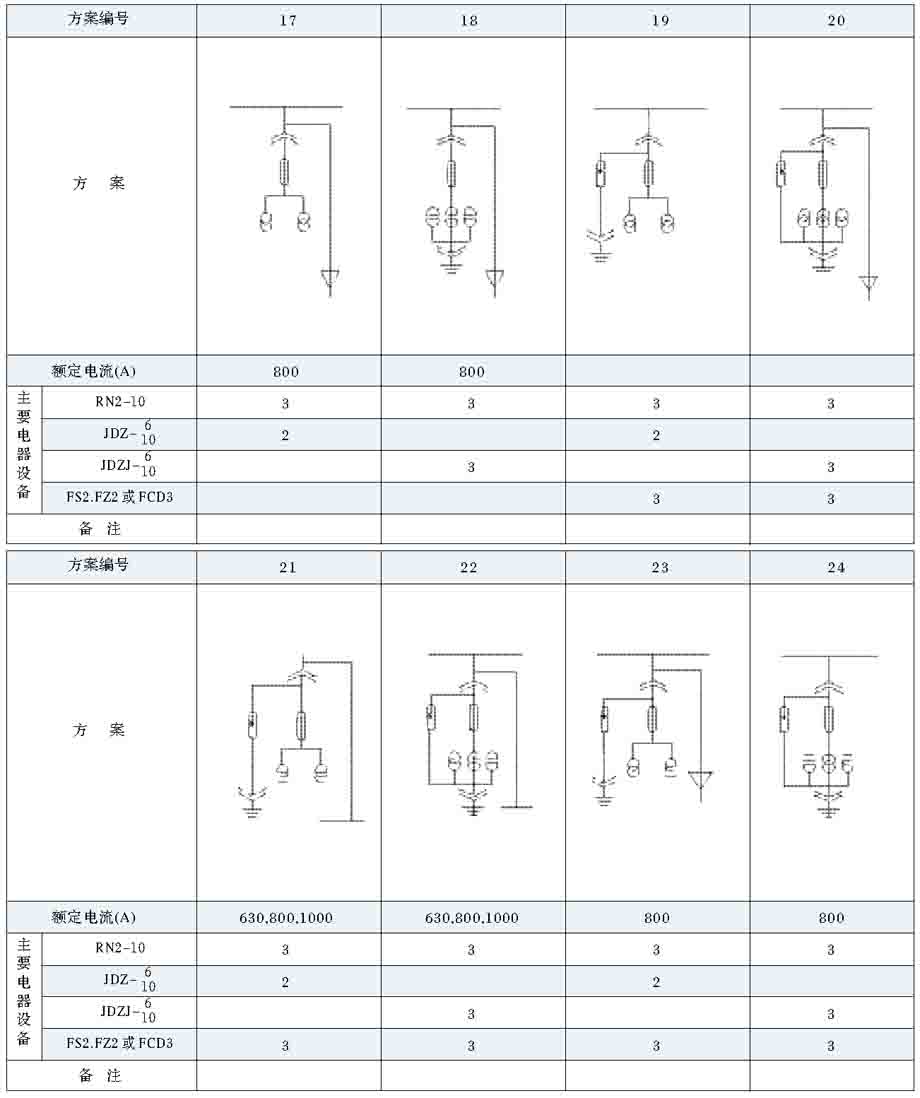

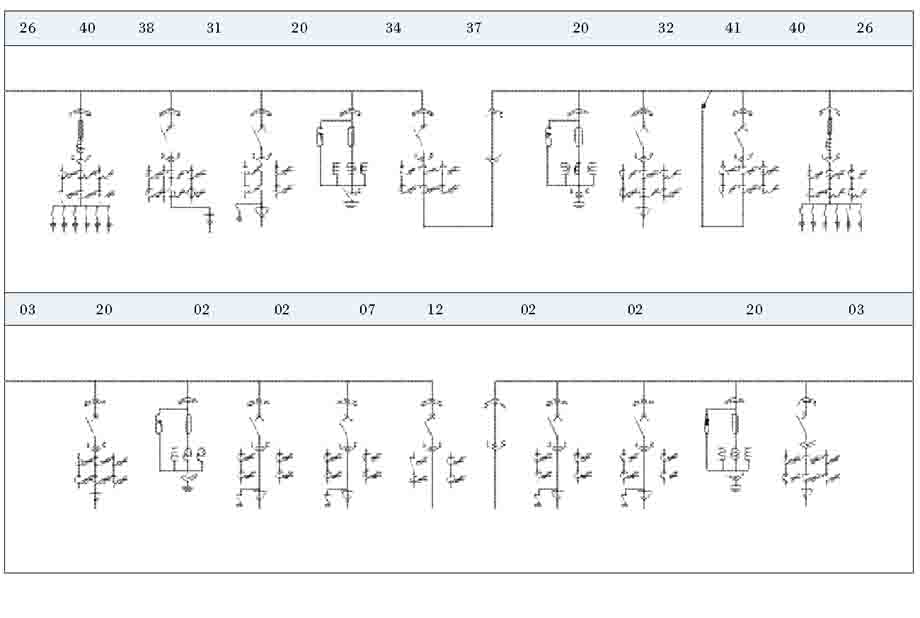

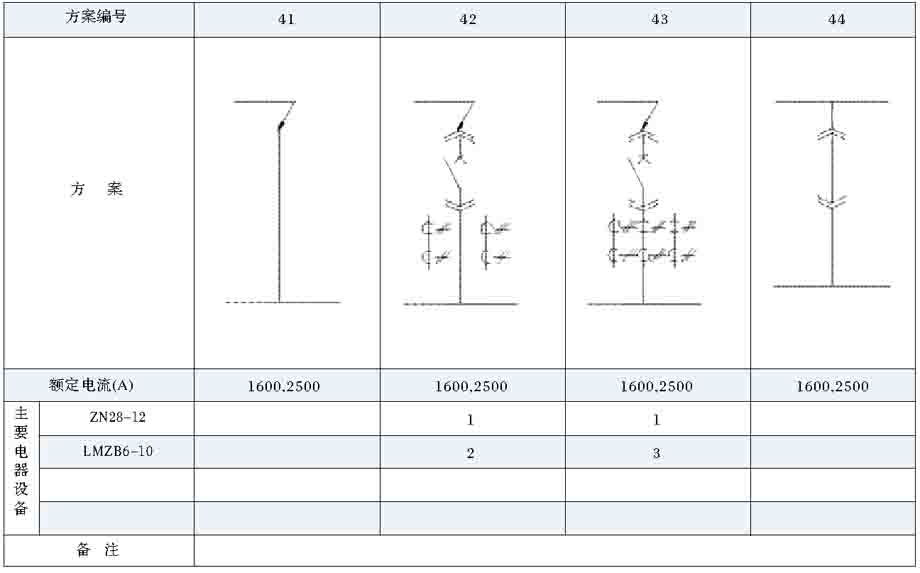

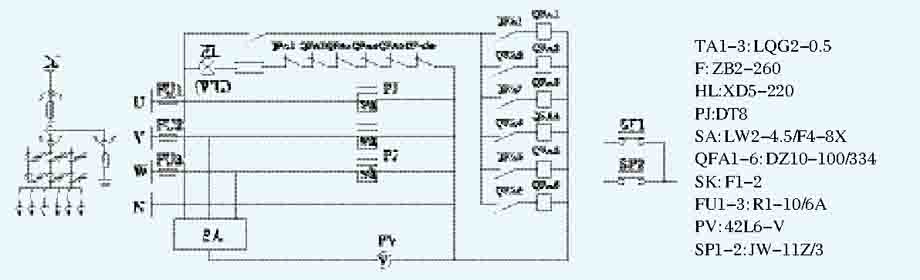

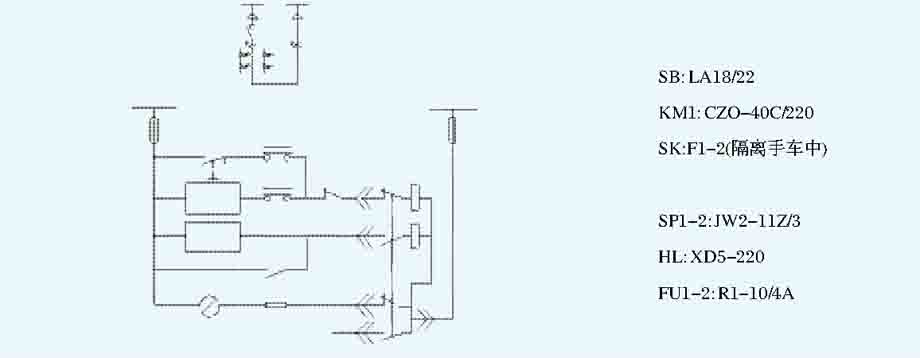

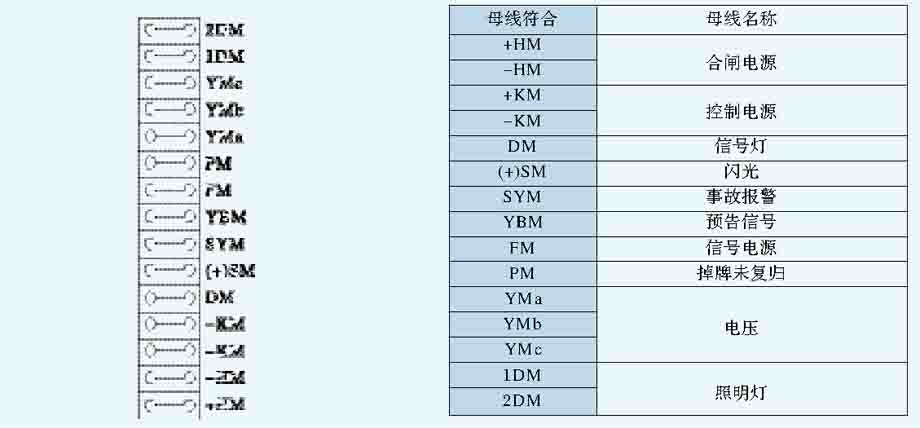

开关柜的一次方案（见表2）

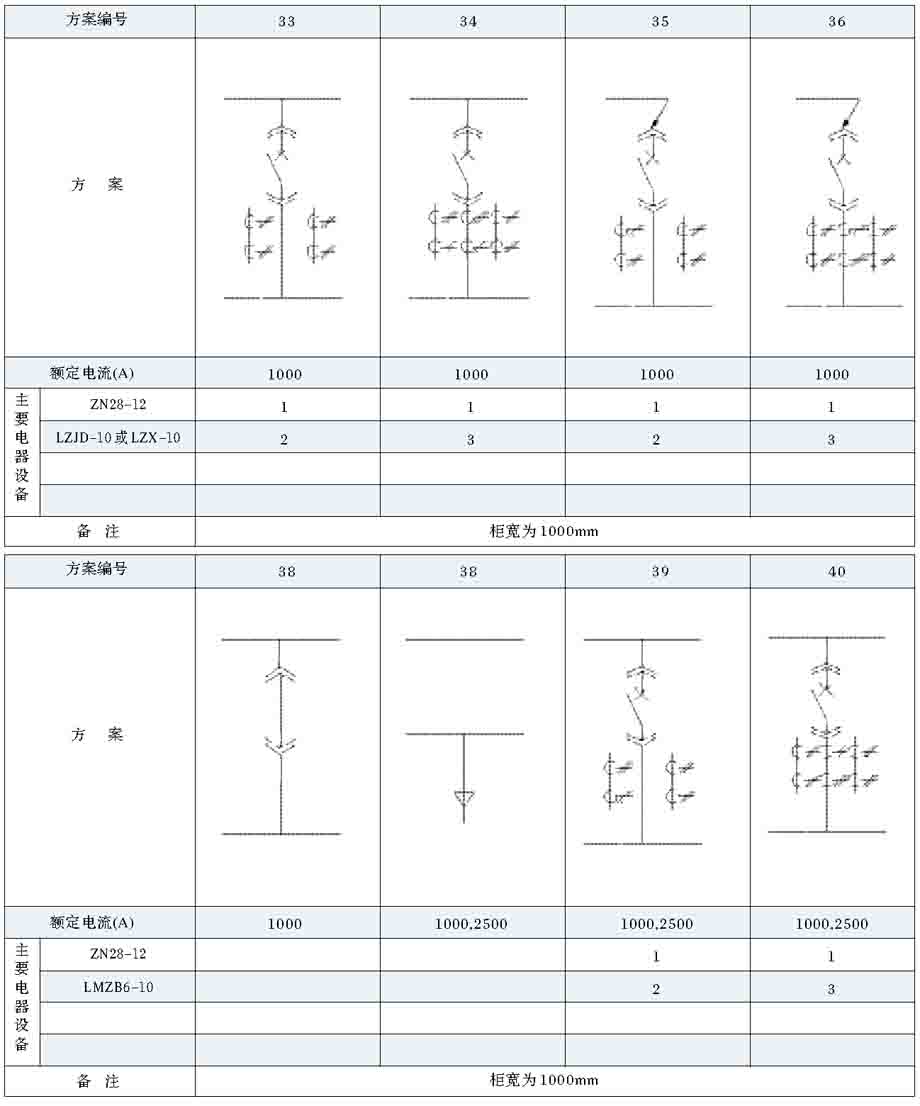

一次方案组合举例（见表3）

安装、调整与使用

1. 安装

1.1 在操作时引起的上下动负荷小于7850N。

1.2 基础施工要求

开关柜的安装参考图9，基础平整度要求为：每1m允许误差不大于1mm。

1.3 接地

柜后接地母线应可靠接地

2. 调整与使用

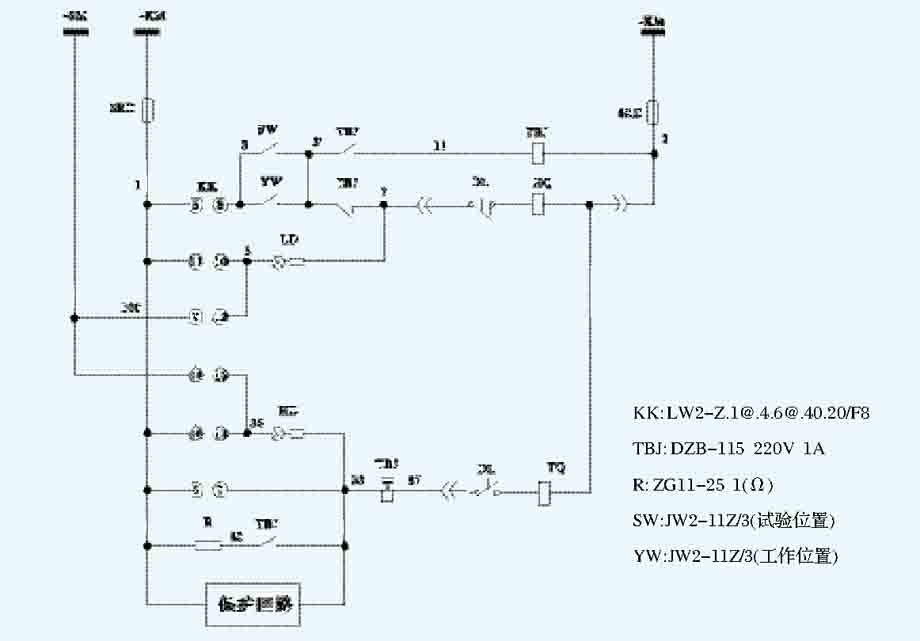

当开关柜安装就位后，清扫配电室和开关柜内设备，保证开关柜内清洁，无其它杂物，这时即可进行调整和试验工作。手车在试验位置时，锁定轴销应正确插入试验位置定位孔内，试验位置开关SP1应可靠动作，接通二次插头座，断路器和接地开关能分合闸。

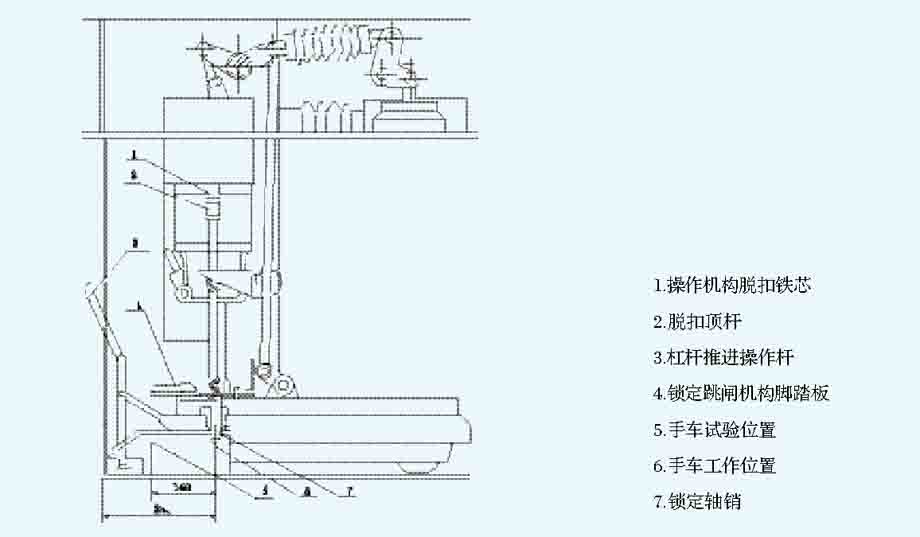

脚踏闭锁跳闸机构，手车在试验位置和工作位置之间移动时，使断路器的操动机构处于脱扣状态，试验位置开关、SP1和工作位置开关SP2都不动作，保证断路器处于分闸状态，接地开关不能闭合。

手车到达工作位置，这时以下条件应得满足 ：

a. 锁定轴销应正确插入工作位置定位孔内，工作位置开关应可靠动作,断路器应能进行分合闸 ；

b. 一次隔离触头触合，其接触深度为7±3mm，水平不对称度为4mm；

c. 二次触头应被机构锁住，不能拔出；

d. 接地触头应保证手车与外壳的接地回路可靠相联，其接触电阻应不大于1000μΩ；

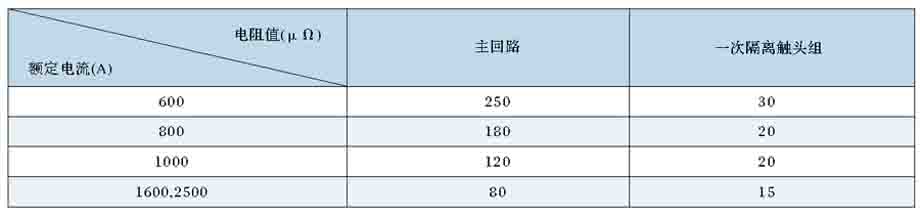

e. 一次隔离触头组的接触电阻测量数据应小于下表规定：

安装调整结束后应将一次及二次电缆孔堵死，以防小动物及潮气浸入柜内。

开关柜在运输与存放过程中应注意以下几点：

a. 不许倾翻，倒置和遭受剧烈震动；

b. 应防止淋雨，以免产品受潮；

c. 不得随意拆卸电器元件及零件。

本产品供应下列文件及附件：

a. 产品合格证；

b. 产品使用说明书；

c. 包装清单；

d. 出厂试验报告；

e. 相关图纸；

f. 推进操作杆和手车机械联锁操作杆；

g. 按备品清单提供的其它备品。

订货时用户应提供下列资料：

a. 一次线路方案系统图；

b. 开关柜的排列图和配电室的平面布置图；

c. 每台开关柜所要装配的各种电器设备详细的规范及数量，开具设备清单；

d. 主母线规格，或者按制造厂标准供给；

e. 二次回路原理图；

f. 除了正常工作条件外的特殊要求。
