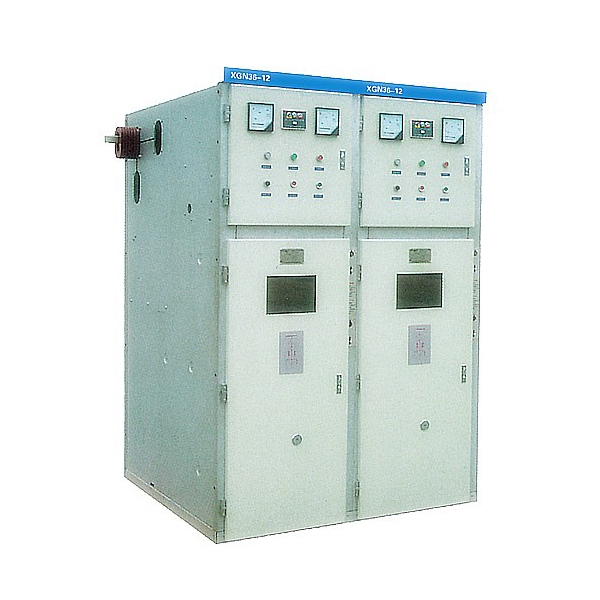

XGN36-12型开关柜适用于3.6~12kV三相交流50Hz单母线及双母线带旁路中作为接受和分配电能之用，具有结构合理、安全可靠、运行操作简便及“五防”（防止误操作断路器、防止带负荷分合隔离开关、防止带电挂接地线、防止接地开关在接地位置送电）之功能，因此可广泛应用于电力、冶金、石化和城建等行业中。

1. 海拔高度：不超过1000m；

2. 环境温度：-25℃~+40℃；

3. 相对湿度：日平均相对湿度不大于95%，月平均相对湿度不大于90%；

4. 地震烈度：不超过8度；

5. 周围空气应不受腐蚀或可燃气体、水蒸气等明显污染。

1. 概述

1.1高压开关柜选用ZN63A-12真空断路和小型化DGN-12隔离开关。

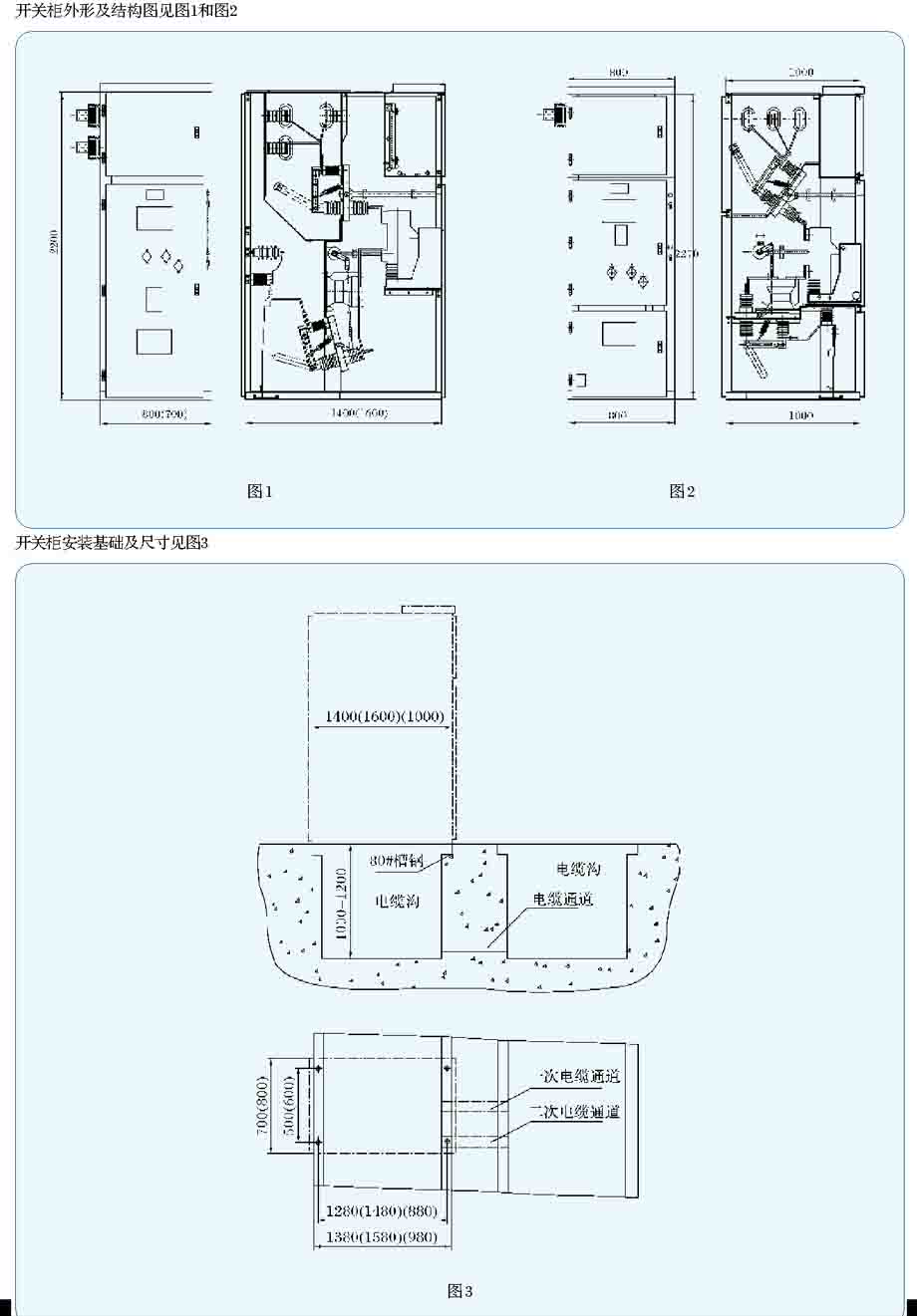

1.2柜体结构采用组合式，体积小，节省占地面积和建筑高度。

1.3具有可靠的“五防”闭锁功能，有强制的机械闭锁，检修方便安全，操作灵活、省力。

2.断路器室

断路器室位于柜体前部下方。断路器采用结构新、性能优异的ZN63A-12真空断路器。断路器室设有泄压通道，若内部电弧发生时，开关柜内部气压升高，气体可通过排气通道将压力释放，以确保开关和操作人员安全。柜前门设有视察窗，可以观察隔离开关分合闸位置。

3.母线室

母线室位于柜体后部上方。主母线通过分支母线与上隔离开关相连接，在母线穿越开关柜时，用穿墙套管固定，可限制事故蔓延到邻柜的作用，并保障母线的机械强度。

4.电缆室位于柜体下部后方。电缆固定在支架上，对于主电路接线为联络方案时，本室则为联络电缆室。电缆接头距地面700mm，电缆室留有较大的空间，便于电缆头的制作、安装和监测。电缆室沟之间采用橡胶封板，可以防止潮气和小动物通过电缆沟进入开关柜内。

订货时应提供下列技术资料：

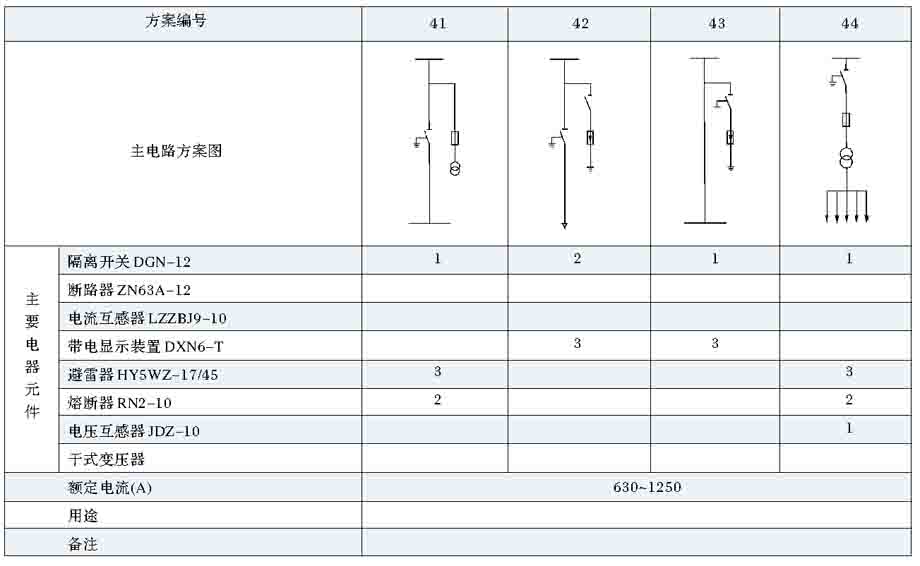

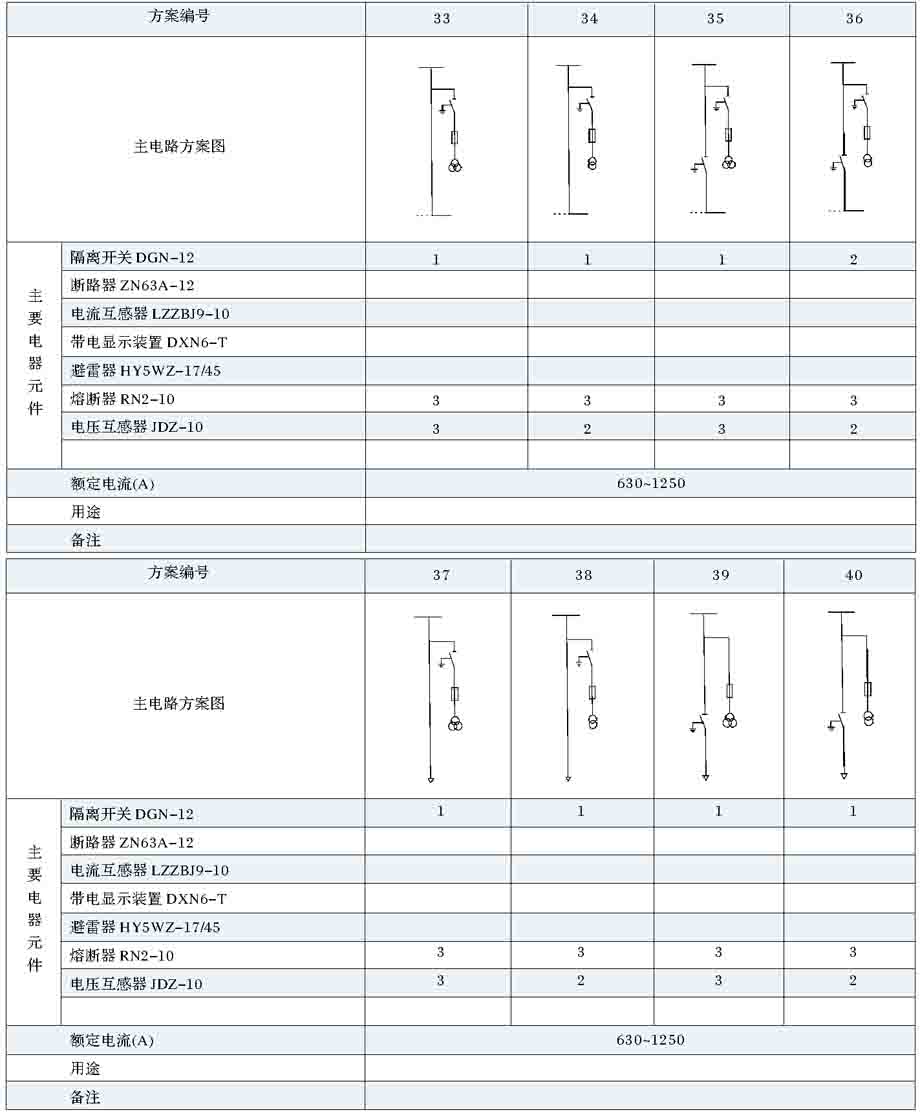

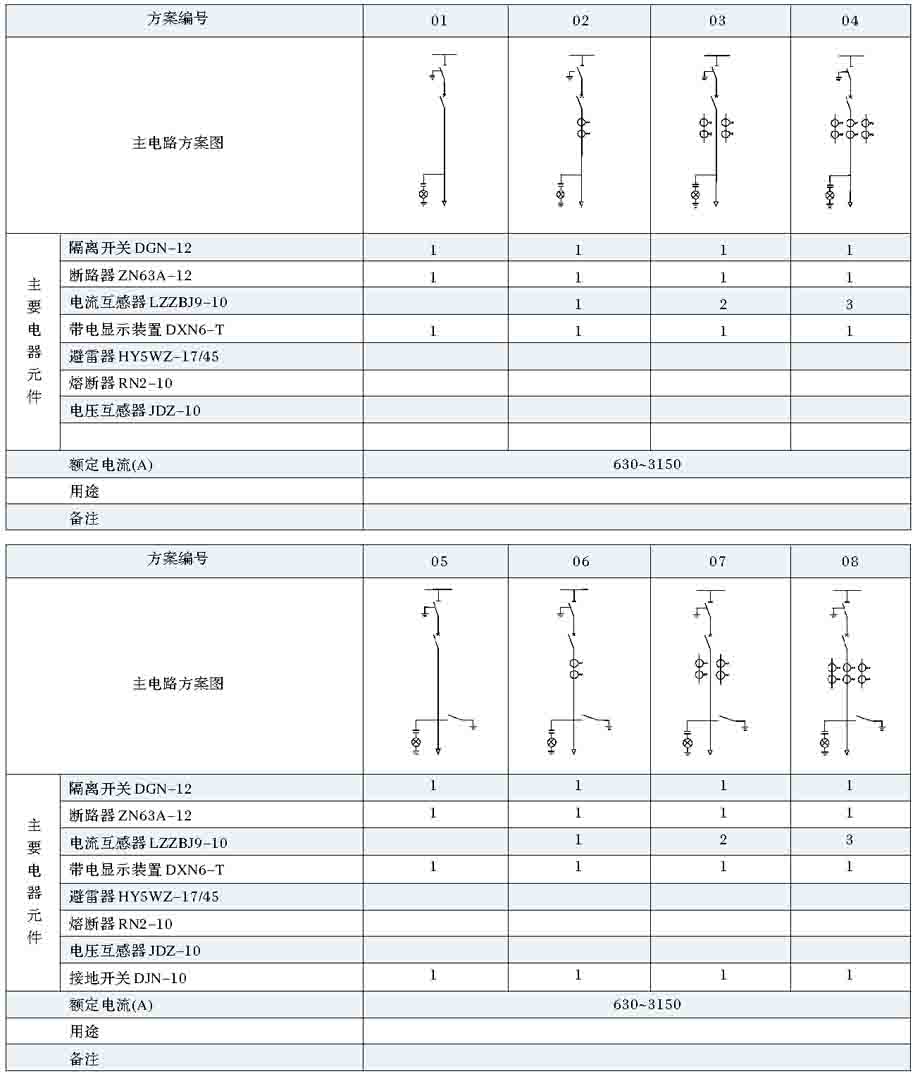

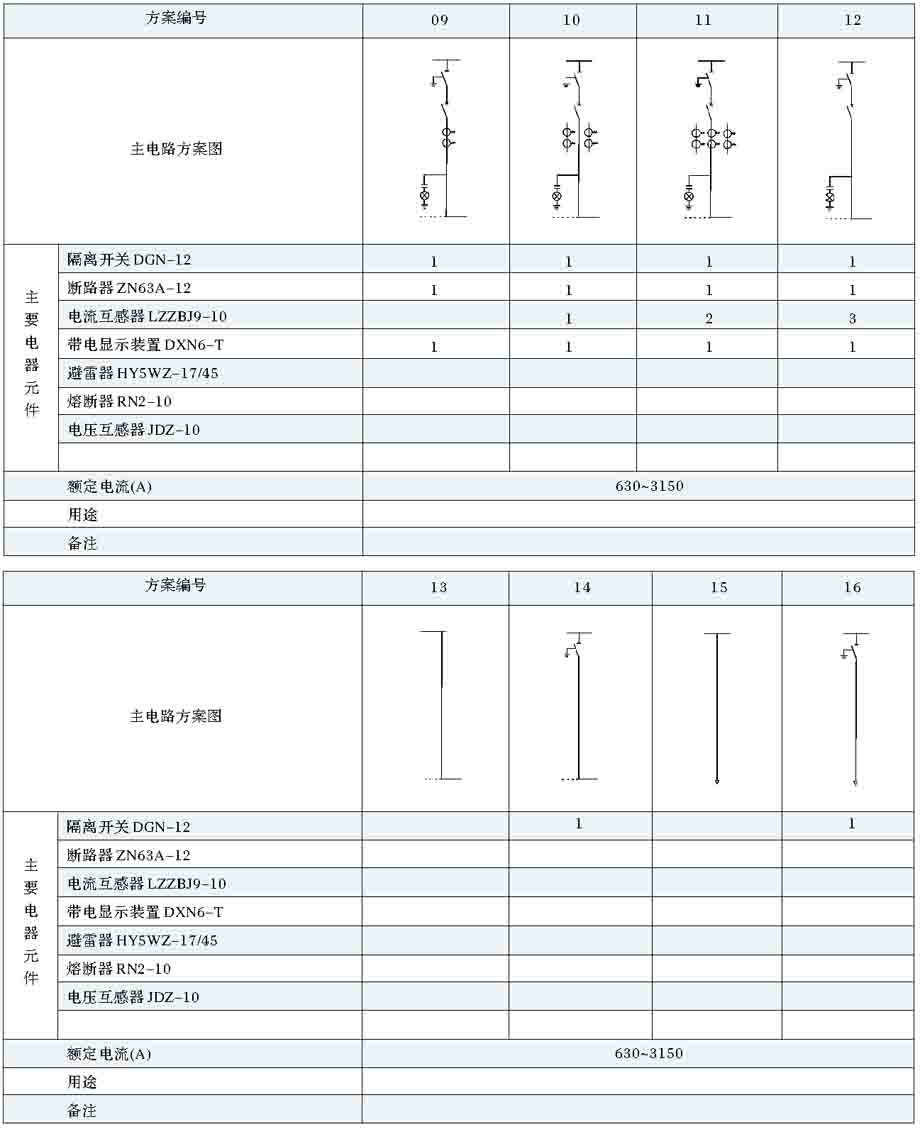

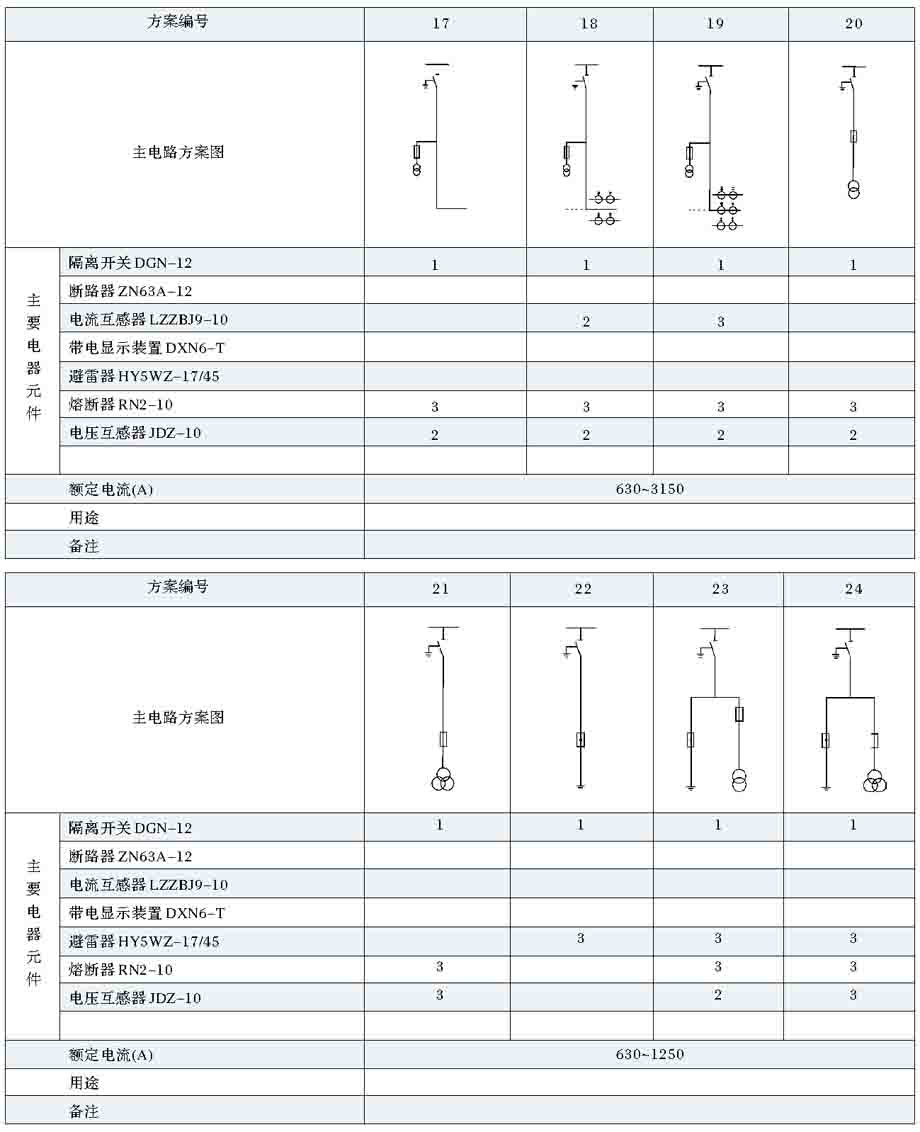

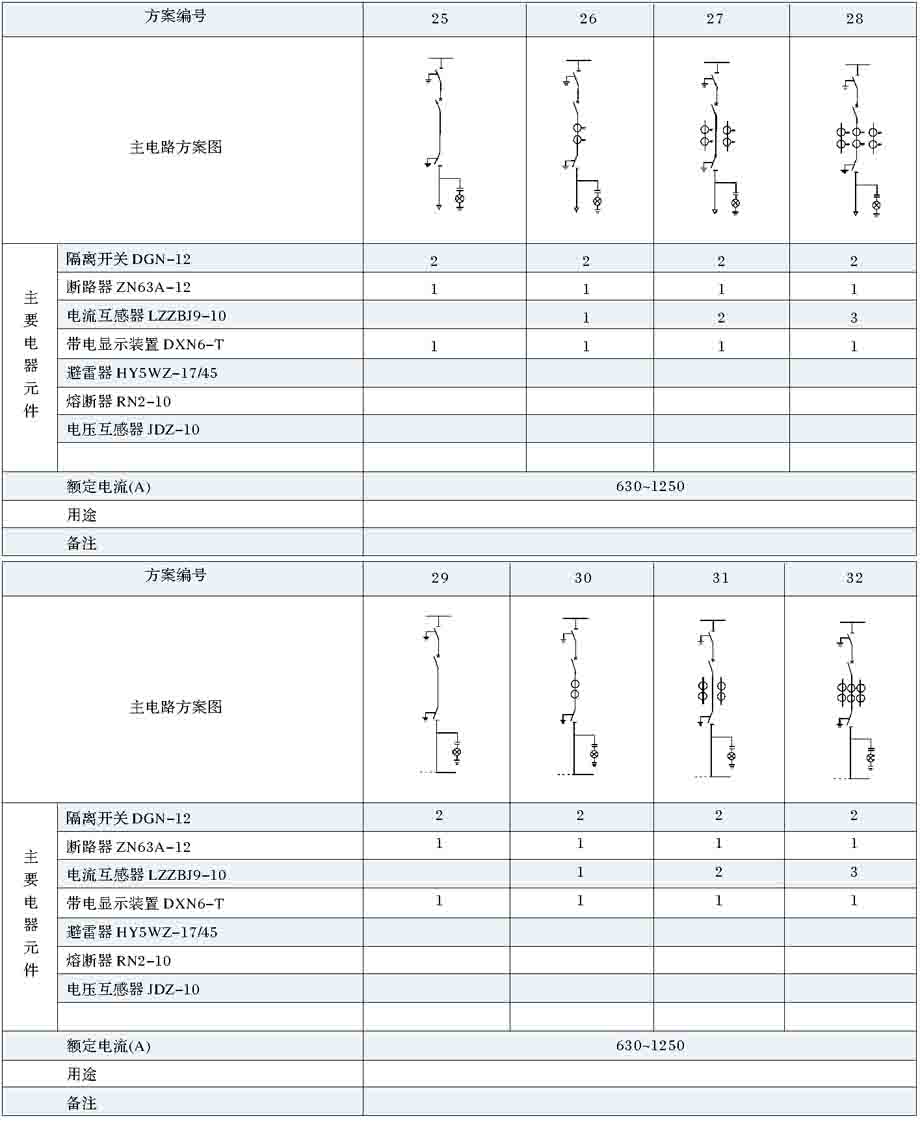

1.主电路接线方案编号及单线系统图、排列图、平面布置图。

2.二次回路接线原理图、端子排列图、如无端子排列图则按制造厂确定。

3.开关柜内的电器元件型号、规格、数量。

4.主母线、分支母线的材质、规格、数量。

5.电气设备汇总表。

6.需要母线桥(包括两列柜间母线桥和墙柜间线桥)时需提供跨距和高度尺寸。

7.开关柜使用在特殊环境条件时应在订货时提出。

8.需要其它或超出附件、备件时应提出种类和数量。
